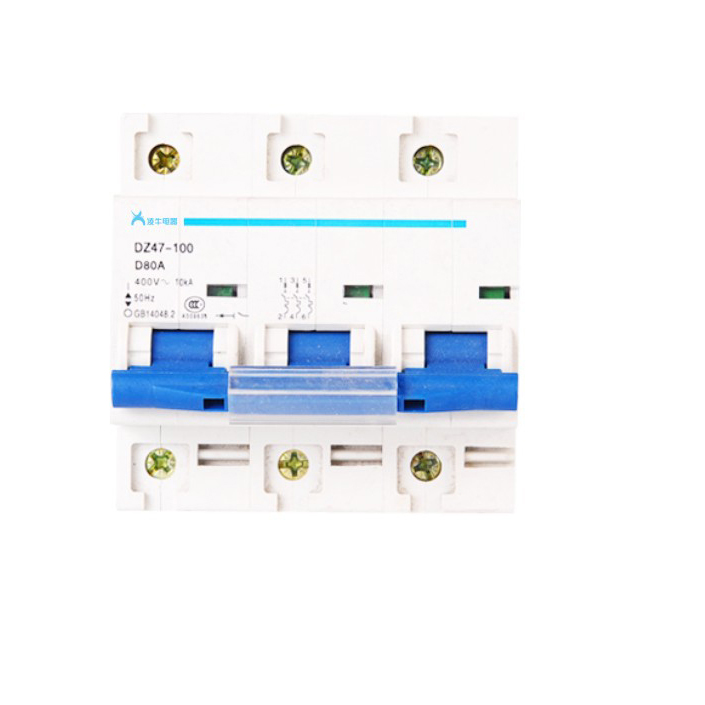

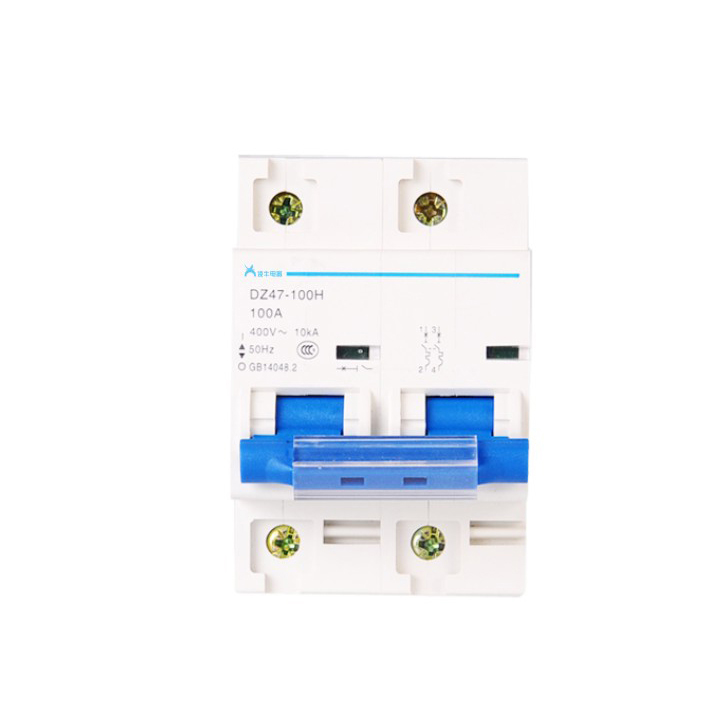

DZ47LE-100漏电断路器

适用范围 DZ47-100(NC100H)系列高分断小型断路器用于保护线路的短路和过载,适用于照明配电系统和电动机的配电系统。外型美观小巧、重量轻,性能优良可靠,分断能力高,脱扣迅速,

  • 功率范围:
  • 产品类别:
  • 速比范围:
  • 扭矩范围:
 适用范围 DZ47-100(NC100H)系列高分断小型断路器用于保护线路的短路和过载,适用于照明配电系统和电动机的配电系统。外型美观小巧、重量轻,性能优良可靠,分断能力高,脱扣迅速,导轨安装,壳体和部件采用高阻燃及耐冲塑料,使用寿命长,主要用于交流50Hz或60Hz,单极240V,二极、三极、四极415V线路的过载、短路保护,同时也可以在正常情况下不频繁地转换、通断电器装置和照明线路。该产品符合IEC60898和GB10963-99等标准的要求。 技术参数 主要类型: C型主要用于照明保护 D型主要用于动力保护断路器的额定电流为32A,50A,63A,80A,100A,125A 断路器的极数分为:单极、二极、三极和四极本断路器为嵌入式安装(可在安装轨上安装)见表断路器的额定工作电压及其相关的额定短路通断能力见表工频耐压:在耐湿热性能后,断路器应能承受2500V工频耐压试验1分而无闪络和击穿现象。机械电气寿命:断路器的机械电气寿命为20000次,其中电气寿命6000次。抗湿热性:2类(湿度55℃时,相对湿度为95%)。接线:采用带夹箍的接线端子,固定电缆截面可达至5000mm²


型号 DZ47LE-100
壳架电流 100(A) 分断能力 6 极数 4p
额定电流 63 脱扣器型号 of 安装方式 导轨安装
接线方式 板前接线 操作方式 手动操作 保护用途 过流保护
额定工作电压 220V 机械寿命 20000 电气寿命 8000
外形尺寸 72(mm) 脱扣型式 D型 脱扣器额定电流 100
用途 漏电保护 额定绝缘电压 220-440 特性 智能型
壳盖 常规 灭弧介质 空气式 保护类型 过载
脱扣方式 过电流脱扣器 应用场景 终端配电 延时时间 0.1(s)
剩余电流 30(mA) 极限不驱动时间 5(s) 额定运行短路分段能力Ics 6(KA)
额定极限短路分断能力Icu 6(KA) 产品认证 ce 最小包装数 3
产品系列 小型漏电断路器 系列 小型断路器 额定频率 50
脱扣器电流 100 断路器类型 低压断路器
品牌 新驰 型号 DZ47LE-100
极数 1P+N,2P,3P,3P+N,4P 额定频率 50(Hz)
额定绝缘电压 230(V) 脱扣器电流 63-100(A)
产品认证 CE 安装方式 插入式
速度 普通型, 灭弧介质 空气式
结构 塑壳式 操作方式 手动操作






DZ47LE-100
适用于交流50Hz,额定电压单极两线、两极230V,三极、三极四线、四极400V,额定电流从63A至100A的线路中,当人身触电或电网泄漏电流超过规定值时,剩余电流动作断路器能够在极短的时间内迅速切断故障电源,保护人身及用电设备的安全,同时可以保护线路和电动机的过载或短路,亦可作为线路的不频繁转换及电动机的不频繁起动之用。

产品符合GB14048.2和IEC60947-2标准。
