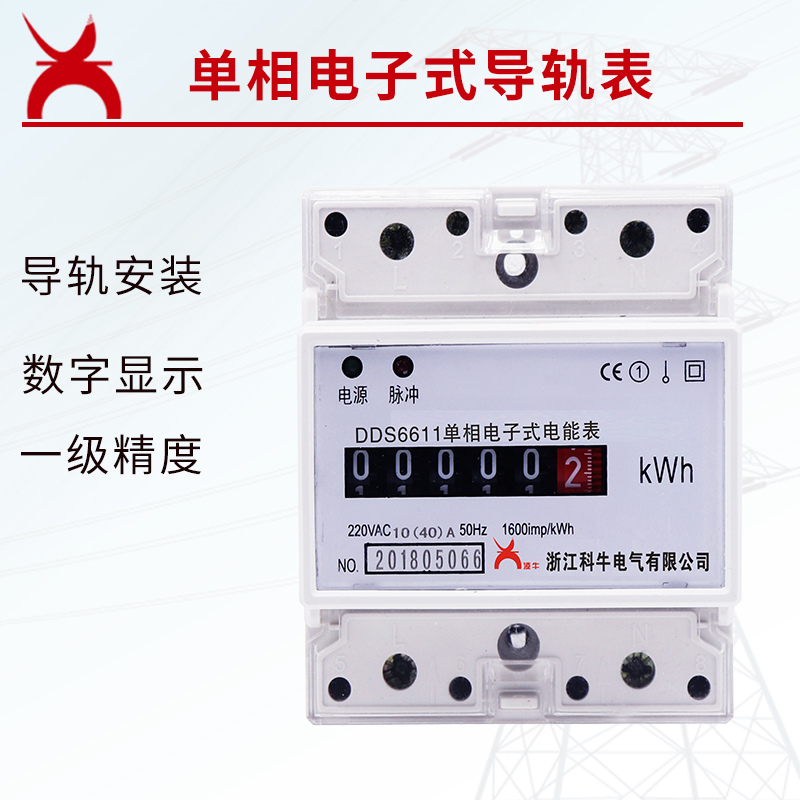

DDS6611型
1、用途及适用范围：
DDS6611型电子式交流单相有功电能表采用专用芯片，先进的超低功耗固态集成电路技术和SMT制造的国内最新产品。适用计量频率为50Hz的交流单相有功电能。
本产品供固定安装在室内使用或室外电表箱内，适应于环境温度为-10℃～+45℃,相对湿度不大于85%的条年下使用使用。
本产品各项性能指标符合IEC61036和GB/T17215.321-2008标准中对电子单相电能表的全部技术要求。
2、功能及特点：
2.1有功电能计量精度稳定，基本不受频率、温度、电压、高次谐波影响。安装位置任意，整机出厂后无需调整，可延长检定周期，大大降低了电力部门测试和校验电能表的工作，可靠性较其它同类产品有明显提高。
2.2具有双向计度功能，能够精确地测量正、负两个方向的有功功率。且以一方向累计电能，起作防窃电作用。
2.3用锰铜分流器作为电流回路；大大提高了仪表的过载能力，实际过载能力达6倍以上。
2.4本表在端钮盒上设有光耦合脉冲接口，并标注（+）、（—）号，可方便的进行误差测试，脉冲输出与铭牌标志的电表常数一致。广泛适用于电表集中管理系统。
2.5采用专用大规模集成电路和SMT表面安装技术，工艺先进，结构简洁。
2.6宽工作温度范围：-10℃～+45℃。
2.7其主要特点是宽负荷、高精度、高可靠性、高灵敏度、误差曲线平直、低功耗、体积小、重量轻、节能节材。
3、规格和主要参数：
3.1规格：
|
型号 规格 |
DDS6611型单相电子式电能表 |
| 准确度等级 | 1.0级、2.0级 |
| 参比电压 | 220V |
| 参比电流 | 1.5（6）A；2.5（10）A；5（20）A；10（40）A；15（60）A；20（80）A；30（100）A |
| 电表常数 | 见铭牌标注 |
| 负载电流(I) | 功率因数cosΦ | 基本误差（%） | |
| 1.0级 | 2.0级 | ||
| 0.05Ib≤I<0.1Ib | 1.0 | ±1.5 | ±2.5 |
| 0.1Ib≤I<Imax | 1.0 | ±1.0 | ±2.0 |
| 0.1Ib≤I<0.2Ib | 0.5L | ±1.5 | ±2.5 |
| 0.8C | ±1.5 | － | |
| 0.2Ib≤I<Imax | 0.5L | ±1.5 | ±2.5 |
| 0.8C | ±1.0 | － | |
Ib为额定电流 Imax为最大电流
3.3起动电流：在额定电压、额定频率、功率因数为1.0的条件下，当负载电流为0.4%Ib(1.0级)或0.5%Ib（2.0级）
3.4潜动：电表具有防潜逻辑电路。
3.5功耗：≤2W（10VA）
3.6环境条件：标准工作温度为：-10℃～+45℃ 极限工作温度为：-25℃～+55℃
